Инкубатор с автоматическим переворотом своими руками.

Вниманию читателей предлагается конструкция инкубатор с автоматическим переворотом лотков.

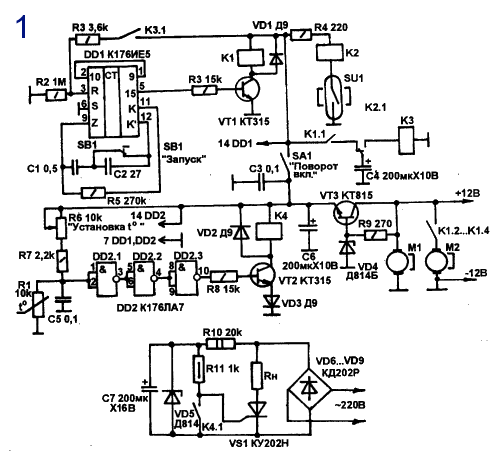

Схема управления инкубатором (рис.1) состоит из:
реле времени переворота (РВ) - DD1, VT1, К1 с выдержкой 60 мин;
схемы сброса реле времени (СС) - SU 1, К2, КЗ, С4
и терморегулятора (ТР) - R1, DD2,VT2, K4, VS1.
inkubator1 Схема РВ особых пояснений не требует. Кнопкой SB1 "Запуск" осуществляется пуск электродвигателя М2 переворота (при размыкании контактов SB1 последовательно с С1 включается емкость С2 и выдержка РВ становится очень малой), на валу редуктора которого установлен диск диаметром 200 мм. На торце диска, друг против друга, укреплены постоянные магниты. Внизу на корпусе инкубатора закреплен геркон SU1. По истечении времени выдержки срабатывает К1 и контактами К1.2...К1.4 (3 группы параллельно) подает питание на электродвигатель переворота.
Контактом К1.1 (через К2.1) подается напряжение заряда на конденсатор С4. После того как М2 повернул диск до того положения, когда напротив геркона SU1 оказывается другой постоянный магнит, SU 1 и К2 срабатывают. С4 подключается к обмотке КЗ, которая, кратковременно сработав, контактами К3.1 замыкает цепь сброса РВ. К1 отпускает, реле времени возвращается в исходное состояние. Cхема переворота отключается тумблером SA1.
Терморегулятор (ТР) состоит из двух частей: низко- и высоковольтной. На выходе ключа VT2 включено герконовое реле К4, чем обеспечивается гальваническая развязка низковольтной части от сети переменного тока. Температурным датчиком является терморезистор R1. Необходимая температура устанавливается резистором R6.
Когда температура внутри инкубатора опускается ниже определенного значения, К4 срабатывает, контактами К4.1 замыкается цепь отпирания тиристора VS1 - через нагрузку Rн течет ток.
После того как температура достигает определенной величины, К4 отпускает и Rн обесточивается. В моей конструкции разница включения - отключения ТР составляла 0,1 ...0,2 °С.
Электродвигатель вентилятора М1 включен постоянно. Схема управления питается от источника постоянного тока через стабилизатор на транзисторе VT3. Она практически не требует налаживания.
Конденсатором С1 и резистором R5 можно изменять диапазон выдержки РВ переворота в больших пределах. Иногда требуется подобрать тиристор VS1 (некоторые экземпляры тиристоров в этой схеме не работают). Источник питания (12В) должен обеспечивать ток 4...5 А.

Детали

Реле: К1 - РЭС-22 (05.02),
К2 - РЭС55-А (01.01),
КЗ, К4 - РЭС-42 (РС4.569.151).
Электродвигатели:
M1, M2 - от стеклоочистителя автомобилей (М2 - с редуктором) - 12В, 20 Вт.
Геркон SU1 - датчик охранной сигнализации СМК-1 с двумя постоянными магнитами.
В качестве Rн мною применялся спиральный нагреватель от электро-тепловентилятора "Климат", спирали которого включены последовательно. Можно в качестве Rн использовать электролампы на 220 В мощностью 150...200 Вт, включив их попарно параллельно-последовательно. Следует предостеречь от применения в качестве нагревателей инкубатора ТЭН-ов (трубчатых электронагревателей), т.к. они повышают температуру внутри инкубатора после отключения.

Конструкция

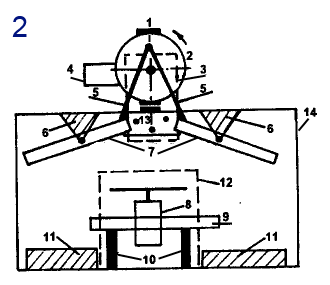

Конструкция инкубатора показана на рис.2
inkubator2 Корпус инкубатора (14) размером 700 х 500 х 500 мм изготовлен из прессованной фанеры толщиной 8 мм. Изнутри он утеплен тонким листовым пенопластом и обшит картоном. Сверху закрывается стеклом.
Впереди вырезан люк (12), крышка которого укреплена на завесах.
Электродвигатель переворота M2 (4) прикреплен к корпусу инкубатора на стальной пластине (3). На вал редуктора двигателя прикреплен диск (2) с тягами (5). Тяги перемещают лотки (7), изготовленные из сетчатой жести, размер лотков — 400 х 300 мм.
Лотки прикреплены за центры к кронштейнам (6). Их угол наклона к горизонтали — 45°, а в результате поворота диска происходит их переворот до угла наклона на 90°.
Внутри инкубатора стоит вентилятор (8), крыльчатка которого установлена так, что поток воздуха направлен вниз на нагреватель (9) (если поток воздуха направить вверх, то ближайшие к вентилятору яйца будут сильно высушиваться).
Нагреватель укреплен на стойках (10). На днище ящика устанавливают ванночки с водой (11) для обеспечения необходимой влажности. Температурный датчик R1 расположен вблизи одного из лотков.
Во всех стенах и в днище просверлено по 10 отверстий диаметром 10 мм для вентиляции.
inkubator3 Для тех радиолюбителей, имеющие возможность установить стартерный аккумулятор, рекомендую управление нагревателем изменить как на (рис.3), подключив аккумулятор GB1 в качестве буферного элемента параллельно зарядному устройству, для обеспечения тока 10...15А. Реле К5 - РМУ (ХП4.523.332) либо другое, обеспечивающее необходимый ток коммутации. Применив такое измение вы избежите хлопот при отключении электроэнергии.
В качестве Rн можно применить автомобильные электролампы большой мощности или спирали на 12В.
Эксплуатация инкубатора предельно проста. Заложив яйца в предварительно прогретый инкубатор, через 1...2 часа резистором R6 точно устанавливают температуру включения-отключения в необходимых пределах. В дальнейшем остается только посматривать на контрольный термометр и корректировать температуру. Кнопкой SB1 проверяют работу РВ переворота и устанавливают лотки в определенное положение, выключив тумблер SA1. В ванночки (11) по мере испарения через люк (12) добавляют воду.
Данный инкубатор безотказно работает у меня уже 5 лет.

Клевцов А.

РЛ 1996/01
