Имитатор звуков

Предлагаемая схема имитатора звуков отличается от большинства имитаторов тем, что имитирует не один какой-то звук, а целый набор различных звуков - трель соловья, щебетание воробья, кряканье утки и т.д. И в этом задействована всего одна цифровая микросхема К176ЛА7 (можно заменить на К561ЛА7 или К564ЛА7).

mitator cx

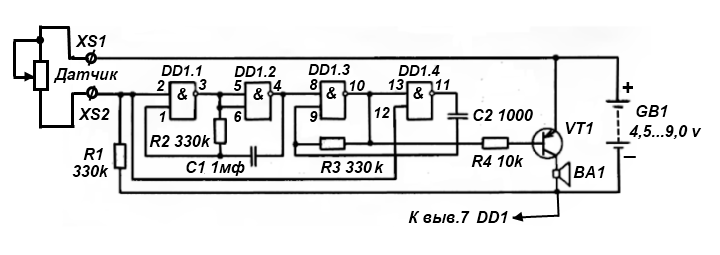

Имитатор звуков состоит из двух ждущих мультивибраторов на элементах 2И-НЕ.
Первый (DD1.1 и DD1.2) генерирует прямоугольные импульсы с частотой 1...3 Гц, которые поступают на второй мультивибратор (DD1.3 и DD1.4) и запускают его логической "1". В результате он начинает вырабатывать импульсы с звуковой частотой 200...2000 Гц, которые подаются на усилитель мощности (VT1), а затем на громкоговоритель ВА1.
"Фишка" в том, что плюс питания поступает на микросхему только тогда, когда включен датчик.

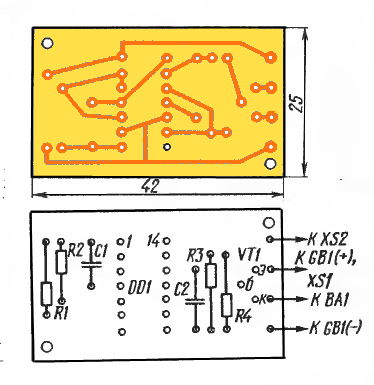

mitator plata При подключении к гнездам (XS1 и XS2) датчика в виде переменного резистора на 100 кОм, возникшая при этом обратная связь по питанию изменит монотонный прерывистый сигнал. Изменяя положение движка резистора, т.е. меняя его сопротивление, можно настроить имитатор звуков на любой нужный сигнал.
Вместо переменного резистора датчиком может служить, к примеру, фоторезистор, терморезистор либо два электрода, замыкаемые водой (для сигнализации набора воды в емкость).

Транзистор усилителя VT1 - КТ3107К можно заменить на КТ3107Л или КТ361Г (в этом случае резистор R4 должен быть на 3,3 кОм, чтобы не уменьшилась громкость звука).
Громкоговоритель - мощностью 0,1 - 0,5 Вт с сопротивлением катушки 8 Ом. Его можно заменить низкоомными капсюлями ДЭМШ или ДЭМ-4.
Конденсатор С1 - любой малогабаритный типа КМ-6.

При выборе микросхемы, нужно иметь в виду, что вначале микросхемы серии К176 вначале выпускались без защитных диодов и для имитатора не подходят. Это можно проверить с помощью тестера - проверить сопротивление между выводом 14 микросхемы и входными выводами (или хотя бы с одним из них). Должно быть, как и при проверке диодов, в одной полярности измерения будет малое сопротивление, при другой - большое.

Если имитатор звуков правильно собран он не нуждается в наладке. Чтобы изменить тональность сигнала нужно подбирать конденсатор С2 от 300 до 3000 пф, а также резисторы R2 и R3 от 50 до 470 кОм.
