Аппарат для рефлексотерапии схема.

В последнее время широкое распространение получила рефлексотерапия. Но конкретное расположение активных точек трудно определить даже по атласу, так как на поверхности кожи они имеют размер около 2мм в диаметре.

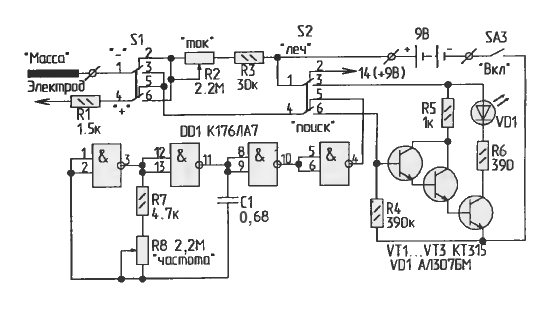

igloterapiya Узел обнаружения активных точек для рефлексотерапии выполнен на трех транзисторах VТ1...VТЗ и светодиоде VИ1. Принцип поиска основан на том, что сопротивление кожи над активной точкой в несколько раз ниже, чем среднее сопротивление кожи человека. Схема аппарата для рефлексотерапии представляет собой усилитель-компаратор.
При попадании электрода в активную точку загорается светодиод и ощущается слабое покалывание. Переключателем S1 меняется полярность действия на это место током, которым нервный канал тормозится или возбуждается. Переключателем S2 подключается генератор импульсов низкой частоты, выполненный на микросхеме DD1.
Аппарат имеет размеры футляра от зубной щетки с поисковым электродом в виде закругленной иглы диаметром 1 мм. "Масса" выполняется из отрезка телескопической антенны и соединяется с аппаратом через провод длиною около метра. При поиске он зажимается в руке.
Переключатели S1, S2 выполняются из спаренных микропереключателей.
На корпусе аппарата для рефлексотерапии устанавливаются две ручки переменных резисторов: R2 - "ток воздействия" и R8 - "частота воздействия" с градуированной шкалой. В качестве источника питания используется батарея "Крона".
Для проверки аппарата в режиме "поиск" установите максимальный ток воздействия и замкните электроды. При этом должен загореться светодиод.
Пользоваться аппаратом для рефлексотерапии без консультации врача не рекомендуется.
Ниже приведен список литературы по рефлексотерапии.

Литература

1. Вогралик В.Г., Вогралик М.В.
Игло рефлексотерапия. - Горький, 1978.
2. Стояновский Д.Н.
Игло рефлексотерапия: Справочник-атлас. - Кишинев, 1981.
3. Журнал ’’Физкультура и спорт”. - 1985... 1990.

Скулкин И.

РЛ 1997/02
