Бегущие огни на светодиодах своими руками.

Гирлянды огней украсят любую елку. А если эти огни еще и «бегают», то на такую елку хочется смотреть, не отрываясь.

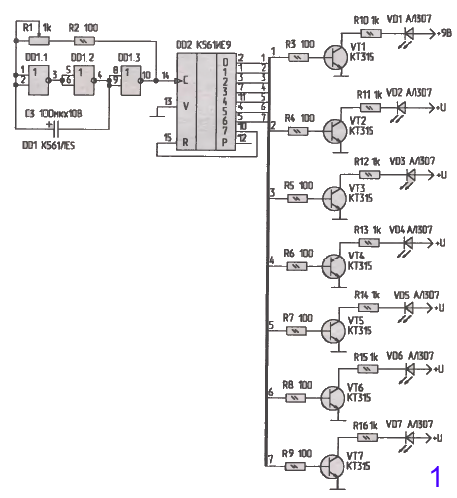

Схема несложного устройства бегущих огней на светодиодах приведена на рис.1.
На логических элементах DD1.1…DD1.3 собран генератор прямоугольных импульсов, следующих с частотой несколько герц.
girlyanda1 Частоту следования импульсов можно изменять с помощью переменного резистора R1 («Скорость переключения») и, тем самым, регулировать светодиодную частоту переключения. С выходного вывода 10 DD1.3 импульсные сигналы поступают на вход С счетчика-делителя DD2. Выходы DD2 соединены с транзисторными ключами VT1 …VT7, которые управляют бегущими огнями - светодиодами VD1…VD7. С каждым импульсом генератора состояние DD2 увеличивается на единицу, и высокий уровень (логическая «1») поочередно появляется на соответствующем выходе, т.е. выходная «1» как бы «бежит».
Когда «1» появляется на выводе 7, соединенном с входом сброса R, DD2 устанавливается в исходное состояние («1» на выходе 0), и цикл работы счетчика повторяется.
Высокий выходной уровень счетчика открывает транзистор, подключенный к нему. Транзистор включает в своей коллекторной цепи светодиод с токоограничительным резистором.

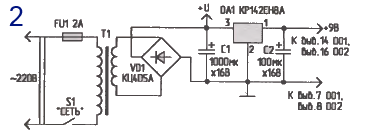

Устройство бегущих огней питается от источника, схема которого приведена на рис.2.
girlyanda2 Микросхемы подключены к стабилизатору напряжения на КР142ЕН8А, остальная часть схемы питается нестабилизированным питанием, величина которого не критична и может составлять 12…20 В.
Вместо микросхемы К561ИЕ9 можно применить ИМС К564ИЕ9, К561ИЕ8 или К564ИЕ8, вместо К561ЛЕ5 — К561ЛА7 (цоколевка — одинакова).

Входы незадействованного элемента (выводы 12 и 13) микросхемы DD1 в любом случае нужно подключить на общий провод.
Интегральный стабилизатор DA1 заменяется на КР142ЕН5 с любой буквой.
Транзисторы VT1…VT7 можно заменить на КТ645, КТ815, КТ817.
Диодный мост КЦ405А — на КЦ402 или на 4 диода КД105.
Светодиоды АЛ307 в гирляндах целесообразно взять с разным цветом свечения.
Вместо одного светодиода в каждом канале бегущих огней можно включить цепочку последовательно соединенных (желательно одного цвета, тогда их яркость будет примерно одинаковой). Их количество в цепочке определяется величиной выпрямленного напряжения и падением напряжения на одном (зависит от их цвета, минимальное — на красном).
Тогда придется подобрать сопротивления ограничительных резисторов R10…R16 так, чтобы светодиодный ток через не превышал максимально допустимый. В устройстве бегущих огней можно использовать и другие типы светодиодов, в том числе, и сверхъяркие.

А.Карась, В.Новиков

Радиомир 2010/12
"Огни бегущие по елке".
