Простейшие фотореле

Предлагается две схемы простейших фотореле на микросхеме и транзисторе.

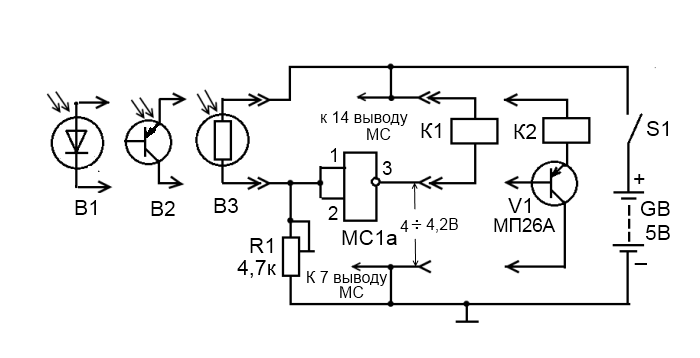

Первое фотореле можно применить для различных целей: им можно включать и выключать освещение, бытовую радиоаппаратуру, управлять игрушками и моделями на расстоянии, для мишени фототира. Фотореле срабатывает при воздействии видимых световых или невидимых инфракрасных сигналов. Датчиками для приема этих сигналов являются фоторезистор В3, фототранзистор В2 или фотодиод В1. В зависимости от источника освещения есть возможность в фотореле менять датчики на нужный.

Если фоторезистор В3 находится в затемненном месте его сопротивление будет составлять сотни килоом и на вход логического элемента И-НЕ микросхемы МС будет практически не поступать напряжение от источника питания GB, или оно будет мало для срабатывания инвертора МС1а. На выходе инвертора будет присутствовать около 4 вольт положительного напряжения и поэтому на выводах реле К1 будет разница потенциалов не более 1 вольта, которой не хватит для его срабатывания, т.к. в устройстве применяется герконовое реле РЭС-55 (паспорт РС4.591.605) на напряжение срабатывания 2,5 - 3 вольта.
fotorele Если теперь на фоторезистор направить свет от фонарика, находящегося на расстоянии не менее 1 см от датчика, его сопротивление уменьшится в сотни раз. При этом напряжение на выходе инвертора снизится до 0,3 вольт и величины разницы потенциалов (около 4 вольт) хватит для срабатывания К1.
Заменить герконовое реле можно цепочкой из транзистора V1 и реле К2 типа РЭС9 (паспорт РС4.524.03) или РЭС10 (паспорт РС4.524.317).
V1 - типа МП26А допускает замену на МП20-МП21 или МП25-МП26 с любым буквенным индексом.
Фотодиод В1 - ФД-7, а источник инфракрасного сигнала - светодиод АЛ107А.

Если не сможете найти или подобрать нужный фоторезистор или фотодиод их можно заменить p-n-p транзистором типа МП с любым цифровым обозначением, но имеющий коэффициент передачи по току не менее 40. Для этого нужно сточить с транзистора верхнюю крышку. Открытая для света пластинка полупроводника с p-n-p переходом и будет являться фотодатчиком.

В микросхеме К155ЛА3 используется один элемент И-НЕ (их в микросхеме четыре) в качестве инвертора МС1а.
Заменить эту микросхему можно на микросхемы серии 131, 132, 155 и другие в которых есть трех входовые и четырех входовые логические элементы. В этом случае входы каждого элемента надо соединить между собой.
Фоторезистор В3 типа ФСД-1 или ФС-К1
Подстроечный резистор R1 - типа СП3-1.

Собранное фотореле необходимо настроить. Для этого помещаем датчик в темное место и подключаем измерительный прибор к выводу инвертора. С помощью резистора R1 добиваемся показания прибора 4-4,2 В постоянного напряжения. Затем осветим датчик фонариком. Если напряжение на выходе инвертора будет меньше 0,3 В значит фотореле настроено правильно.

fotorele2

Второе фотореле, как говорят, "простое как грабли". Но это фотореле тоже выполняет такие же функции как и первое.
Датчиком здесь так же является переделанный транзистор МП42 в фототранзистор как и в первом фотореле. Разница лишь в том, что при освещении датчика VT2 запирается и реле не срабатывает (в первой схеме оно срабатывает). Надо подобрать такое реле у которого при обестачивании катушки реле контакты замкнуты, а при срабатывании К1 - разомкнуты.
К1 может быть любое на рабочее напряжение 6...9 вольт и на ток срабатывания не более 100 мА.
Переменный резистор R1 нужен для подстройки чувствительности фототранзистора.
Транзистор VT2 - КТ601 -КТ603, или аналогичный им.
