Домашний фонтанчик своими руками

Аквариумная помпа может использоваться не только для увеличения содержания кислорода в воде и очистки ее от примесей, но и для увлажнения воздуха в помещении путем создания искусственных фонтанчиков. Воздух в помещении при использовании фонтанчика увлажняется, шум падающей воды имитирует шум водопада, что успокаивает и благотворно влияет на нервную систему.

Основные параметры водяных помп "MAG1":
Напряжение питания - 220 В.
Потребляемая мощность - 5...20 Вт.
Производительность - 200...1000 л/час.
Высота подачи воды - 20...80 см

Помпа имеет пластмассовый ударопрочный корпус, в верхней части которого расположен влагозащищенный электродвигатель насоса. Ниже установлены съемные картриджи фильтров грубой и тонкой очистки воды от механических, биологических и химических примесей. Вся конструкция легко разбирается для профилактики и ремонта.
При использовании помпы для создания фонтанчиков фильтр тонкой очистки удаляется для снижения сопротивления жидкости. Водяная подача при этом заметно возрастает.
Чтобы придать домашнему фонтану большую выразительность, он дополнительно оборудован светодиодными гирляндами четырех цветов: красного, зеленого, желтого и оранжевого.
Яркость светодиодов изменяется с помощью управления, показанной на рис.1. которая одновременно регулирует и высоту струи. Электрoбезопасность фонтанчика обеспечивается за счет гальванической развязки от сети. Низковольтное питание светодиодов позволяет разместить гирлянды в воде.

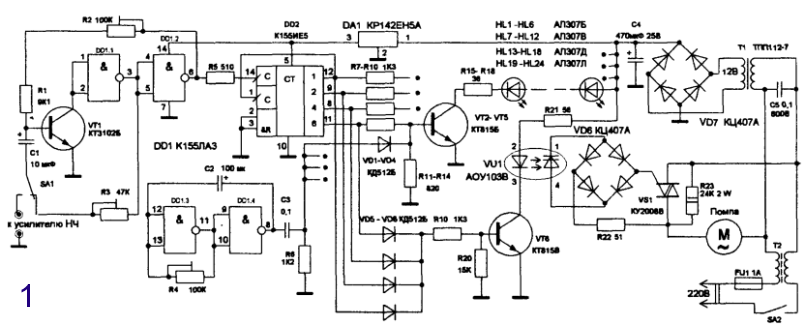

Схема управления домашнего фонтана(рис.1) представляет собой цифровое устройство, состоящее из:
- тактового генератора на элементах DD1.1 и DD1.2;
- генератора мерцания гирлянд на DD1.3, DD1.4;
- двоичного счетчика DD2;
- ключей, коммутирующих гирлянду - VD1...VD4, VT2...VT5;
- узла управления помповым насосом - VТ6, VU1, VD6, VS1.
fontanchik1 С выходов счетчика DD2 импульсы через ограничительные резистoры R7...R10 поступают на входы транзисторных ключей VТ2...VТ5. Одновременно на них через диоды "VD1...VD4 подается напряжение, возникающее за счет интегрирования импульсов с генератора мерцания DD1.3, DD1.4 цепочкой С3-R6, что создает разнообразные световые эффекты при зажигании гирлянд.
Сигналы с выходов счетчика через разделительные диоды VD5...VD8 подаются также на узел регулятора оборотов двигателя насоса (вход транзисторного ключа VТ6). Этот ключ через оптопару VU1 управляет задержкой угла открытия симистора VS1, в анодную цепь которого включен электродвигатель М. Увеличение оборотов двигателя происходит автоматически с ростом яркости гирляндных светодиодов. При этом он имеет максимальную производительность.
Питание фонтанчика происходит от сети через понижающий трансформатор Т1 и диодный мост VD7. Для снижения помех от работы симисторного преобразователя введен фильтр, состоящий из сетевого дросселя Т2 и конденсатора С5.
В устройстве фонтанчика используются:
- резисторы МЛТ или С-29 мощностью 0,125 Вт, кроме R23 (не менее 2 Вт);
- подстроечные резисторы R2...R4 - малогабаритные, СП4-1 или СП5 -16ВА-0,25;
- конденсаторы - типов К50 и КМ, С5 - К73-17 на напряжение не ниже 400 В;
- цифровые микросхемы применимы из серий К155, К555 или КР1533;
- маломощные транзисторы - П312, КТЗ15, мощные можно заменить на КТ817Б;
- диоды желательно использовать малогабаритные - Д9, Д310, диодные мосты (VD7, VD8) - КЦ402, КЦ405;
- cетевой трансформатор Т1 - с напряжением на вторичной об-мотке 9...12 В, например, ТПП112-6, ТН-2, ТН-4;
- cетевой дроссель Т2 использован от телевизоров или мониторов;
- помпу желательно взять наибольшей производительности - MAG1-700 или MAG1-1000. В инструкции подробно, в виде картинок, указан порядок его установки и обслуживания.

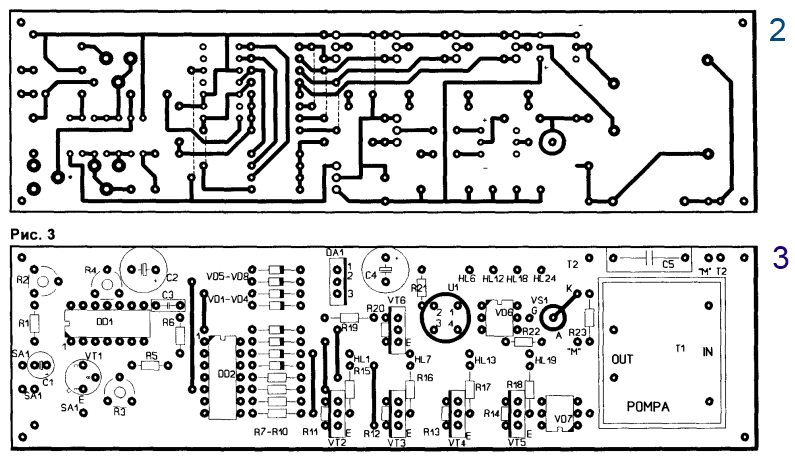

Схема фонтанчика собрана на печатной плате, чертеж которой приведен на рис.2, а расположения деталей - на рис.3.
fontanchik2 Печатная плата размещается в пластмассовом корпусе от заводского блока питания.
Ввиду небольшой мощности электродвигателя симистор VS1 установлен без радиатора.
Правильно собранная схема домашнего фонтанчика начинает работать сразу.
Резистором R2 подбирается необходимая скважность импульсов (отношение длительности импульсов к полному периоду), а R3 - выставляется приемлемая частота генератора. Для расширения возможностей фонтанчика предусмотрена синхронизация работы счетчика от внешнего источника аудиосигнала. Сигнал синхронизации снимается, например, с динамика магнитофона (тумблер SA1 в левом по схеме положении). При этом транзистор VТ1 служит предварительным усилителем, а элементы DD1.1 и DD1.2 - формирователями импульсов.

Для проверки работы симисторного регулятора на базу транзистора VT6 подается напряжение смещения с плюсовой шины питания через резистор сопротивлением 100...300 кОм (R19 отключается) и обороты при этом заметно возрастают. R23 при большом угле включения симистора позволяет поддерживать минимальные обороты двигателя при отсутствии импульсных сигналов со счетчика.
Водяной насос и светодиоды устанавливают в бассейн или большой аквариум. Светодиоды крепятся ко дну резервуара, а насос - на боковую стенку (заводскими присосками). При использовании аквариума с рыбками фильтры засоряются отходами жизнедеятельности, и их периодически нужно промывать, иначе напор фонтанчика снизится.
Для отключения фонтанчика в ночное время дополнительно в схему можно ввести фотореле.

Коновалов В.

Радиомир 2007/11
