Аппарат для электрофореза
своими руками.

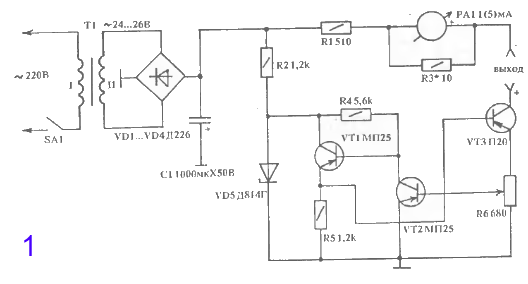

Предлагаемый аппарат для электрофореза представляет собой регулируемый стабилизатор тока (рис.1).
elektroforez1 Аппарат содержит понижающий трансформатор Т1, двухполупериодный выпрямитель VD1 — VD4, конденсатор фильтра и токовый стабилизатор на транзисторах VT1 — VT3. Регулировка тока при сеансе электрофореза осуществляется резистором R6, а его величину определяют миллиамперметром РА1. На выходе вторичной обмотки трансформатора Т1 устанавливается напряжение 24 — 26 В.
Для повышения электробезопасности при пользовании электрофорезом требуется тщательное изготовление понижающего трансформатора. Так как вторичная цепь потребляет около 300 мВт, ее толщина провода выбирается из соображений удобства ее намотки (чтобы не оборвалась и разместилась на каркасе). Между первичной и вторичной обмотками укладывается хорошая межобмоточная изоляция — 3 — 4 слоя лакоткани.
Корпус аппарата электрофореза лучше сделать из диэлектрика: пластмассы или дерева. На передней панели аппарата размещаются клеммы, миллиамперметр, тумблер включения сети и переменный резистор.

Вся электронная схема электрофореза располагается на плате из фольгированного стеклотекстолита (рис.2). Монтаж осуществляется со стороны фольги, которая разрезается на токонесущие части резаком.
elektroforez2 После сборки, по эталонному амперметру при коротком замыкании между выходными клеммами, подбирается резистор шунта R3. Полное отклонение стрелки прибора должно быть 5 мА.
Электродами служат две свинцовые пластинки 30 х 50 мм, толщиной 0,5 — 0,8 мм. Пластинки при процедурах вставляются в мешочки из белой бязевой ткани.
Место наложения электродов при электрофорезе, полярность, количество лекарства и требуемая величина тока определяются физиотерапевтом.
Транзисторы можно заменить на любые p-n-p структуры, выдерживающие напряжения 40-60 В (например КТ3107А,Б).

Партин А.

РЛ 1993/06
"Электрофорез дома".
