Отпугиватель собак
своими руками

Мне, как и возможно многим другим любителям утренних пробежек, приходится сталкиваться с серьезной проблемой - большинство крупных собак считают своим долгом покусать бегущего человека. Поэтому пришлось создать отпугиватель собак или, так называемый, догчейзер (от английского слова, dogchaser - преследователь собак).
Действие этого отпугивателя основано на излучении неслышимых человеком ультразвуковых посылок, но хорошо воспринимаемых собакой в виде своеобразного "беззвучного" лая. Работающий на неслышимых для людей ультрачастотах звуковой отпугиватель вызывает у последних болевые ощущения, дискомфорт и панику, тем самым обращая их в бегство.
За основу взята статья "Электроника против лая" из журнала "Радиолюбитель 11-1998". Данный отпугиватель имеет бОльшую громкость звука и активизация не от акустического датчика, а посредством кнопки (S1).

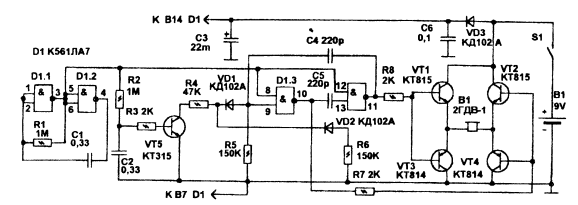

dogchaser Схема отпугивателя собак построена на генерировании двух мультивибраторов - инфразвукового, на элементах D1.1 и D1.2 , вырабатывающий импульсы частотой 2 гц, и ультразвукового на D1.3 и D1.4 с изменяющейся частотой от 20 до 60 кгц. Работает схема отпугивателя так.
Мультивибратор на D1.1 D1.2 вырабатывает импульсы. Как только на выходе D1.1 устанавливается единица - разрешается работа мультивибратора на D1.3 и D1.4 (единица поступает на их выводы 8 и 12). Он начинает работать на некоторой частоте (около 20 кгц). Одновременно начинает увеличиваться напряжение на С2 (заряд через R2) и открывается транзистор VТ5, включающий параллельно частотозадающему резистору R5 дополнительное сопротивление R4+Rкэ. В результате суммарное сопротивление уменьшается и частота импульсов на генераторе D1.3 D1.4 быстро увеличивается до 60 кгц. Когда на выходе D1.1 вновь появляется низкий уровень, то ультразвуковой генератор временно (на длительность отрицательного попупериода на выходе D1.1) выключается. Таким образом получаются импульсные посылки с периодом в 0,5 секунды, имитирующие лай значительно более крупной собаки.
Затем следует двухтактный усилительный каскад на транзисторах VТ1-VT4 с нагрузкой на динамическую головку В1.
Отпугиватель содержит детали:
микросхема К561ЛА7 может быть К176ЛА7;
высокочастотная головка - любая достаточно мощная и миниатюрная, либо пъезоизлучатель СП-1.

Андреев С

РК 1999/02
"Отпугиватель собак".
