Динистор - принцип работы.

В былые времена, когда требовалось выполнять переключения в электрических цепях при возрастании напряжения до некоторого порогового уровня, прибегали к использованию поляризованных электромагнитных реле. Однако существенные габариты и масса, недостаточная надежность кинематики и контактных пар сильно ограничивали применение этих устройств.
Нынче на смену им пришли миниатюрные бесконтактные приборчики, именуемые динисторами. Это четырехслойные полупроводниковые диоды, структура которых представляет собой как бы два транзистора: p-n-p и n-p-n типа, причем база одного соединена с коллектором второго, образуя внутренние положительные обратные связи (рис. 1).
dinistr1 Пока приложенное к динистору напряжение Uo невелико, оба транзистора заперты. В результате, общее сопротивление динистора — порядка сотен кОм. Однако при напряжении, несколько превышающем Uо, возросший микроток из коллектора одного транзистора, втекая в базу второго, приоткрывает его.
Вынужденное увеличение тока коллектора второго транзистора усиленно воздействует на базу первого, также приоткрывая его. Этот лавинообразно нарастающий процесс приводит к полному отпиранию всей транзисторной пары, и динистор переходит в проводящее состояние (то есть сопротивление его падает до долей Ома).

dinistr2

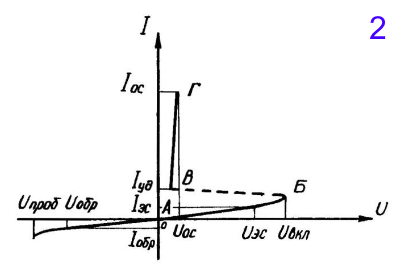

Наглядной иллюстрацией может служить вольт-амперная характеристика динистора (рис.2). Сразу же обращает на себя внимание восходящая ветвь АБ, характеризующая напряжение Uэс, которое данный динистор выдерживает, не теряя закрытого состояния. Ему соответствует нормируемый ток утечки Iэс. Видно, что при увеличении напряжения на динисторе до порогового уровня (Uвкл) рабочая точка «соскальзывает» по участку БВ характеристики в проводящее состояние (круто идущая вверх линия ВГ), где ток становится максимальным, равным Ioc. Ограничивается он допустимым нагревом, лимитируемым сопротивлением внешнего резистора.
Важным параметром для динистора является минимальный прямой ток удержания Iуд (точка В), ниже которого происходит самовыключение прибора. К числу основных технических характеристик при перемене полярности, несомненно, относятся также обратные напряжение Uобр и ток Iобр.

Для отечественных динисторов самой, пожалуй, распространенной серии КН102 характерны:
Iос = 200 мА,
Uос = 1,5 В,
Iуд = 0,1—15 мА,
Iэс = 0,15мА,
Iобр = 0,5 мА.

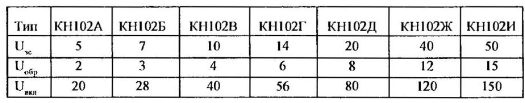

Обозначаемые буквами модификации этих динисторов отличаются лишь величинами Uэс, Uобр, Uвкл (см. таблицу).
dinistr3 Не лишне также знать, что в реальности показатель Uвкл имеет разброс, нижняя граница которого примерно вдвое ниже обычно публикуемых типовых паспортных данных.

П.Юрьев

МК 2003/04
