Звуковые сигнализаторы

Первый звуковой сигнализатор предназначен для подачи звукового сигнала о замыкании контактов датчика. Этот сигнализатор удобен тем, что даже при размыкании контактов не прекращает работать до тех пор, пока не выключат его питание.

cignalizator

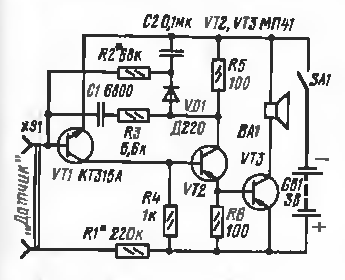

Несимметричный мультивибратор собран на транзисторах VT1 и VT2, а усилитель мощности на VT3 к которому подключен громкоговоритель ВА1.
Мультивибратор запускается при подаче с резистора R1 плюса на базу VT1 ( датчик замкнут ) и сразу же включается самоблокировка, которая состоит из цепочки VD1C2R2. Диод VD1 выпрямляет частоту мультивибратора и подает на конденсатор С2, который заряжается и держит VT1 открытым при любом положении контактов датчика.
Звуковой сигнализатор будет работать до тех пор, пока не выключим питание или не замкнем выводы С2. Для этого можно установить кнопку сброса параллельно конденсатору.
В звуковом сигнализаторе используются следующие детали:
транзистор VT1 - из серий КТ301, КТ306, КТ312, КТ315, а VT2, VT3 - МП25, МП26,МП39 - MП42.
Диод - любой маломощный кремневый; динамик - мощностью до 2 Вт.
Настройка звукового сигнализатора состоит в подборе R1, чтобы мультивибратор надежно запускался и при кратковременном замыкании датчика, но и через резистор с сопротивлением 1кОм. Конденсатором С1 можно подобрать тон звука.

pechpl1 pechpl

Второй звуковой сигнализатор работает на размыкание цепи. Это может быть тонкий провод проложенный по периметру охраняемой территории.

ciznalizator1

Если провод целый, то напряжение смещения на базах транзисторов маленькое и они закрыты. Как только он обрывается, через резистор R2 на VT1 подается напряжение смещения и он открывается. Теперь VT3 через цепочку R2 - R4 получает смещение и включает реле К1 (малогабаритное с сопротивлением обмотки 60-120 Ом), который своими контактами может включить звонок, лампу или сирену сигнализатора. Если провод даже восстановить все равно сигнализация сигнализатора будет работать. Ее можно отключить только выключив питание.
В звуковом сигнализаторе могут применены следующие детали:
транзисторы VT1 - KT342, KT315, VT2 - KT361, KT293 c h21э>100. VT3 выбираем в зависимости от тока срабатывания реле К1. К примеру, из серии КТ603, КТ815.
Для VD1 подойдут диоды из серии Д226 с любыми буквами.
