Автополив цветов своими руками.

Нередко случается, что, уезжая в отпуск или в командировку, не на кого оставить домашние цветы или растения на дачном участке. Чтобы они не превратились в гербарий, нужно регулярно осуществлять полив. А как это сделать? Выручит совсем простое устройство: автополив цветов, которое возьмет на себя заботу о регулярном поливе.
Берется подходящая металлическая емкость (бак), к ней подгоняется пластмассовая крышка. В нижней части (в дне) сверлится отверстие и в него вставляется тонкий шланг (например, от медицинской капельницы). Бак для полива устанавливается на подставку так, чтобы вода поступала к цветам самотеком. Для дозирования подачи воды автополива можно использовать регулятор от той же капельницы. В крышке проделываются два отверстия. В одно вставляется шланг от насоса подачи воды, второе служит для выхода воздуха.
На дачном участке для автополива можно использовать автонасос от омывателя стекол, питая его от 12-вольтового аккумулятора. В городской квартире вместо него подойдет электромагнитный водяной клапан от стиральной машины, подсоединенный к водопроводной сети.

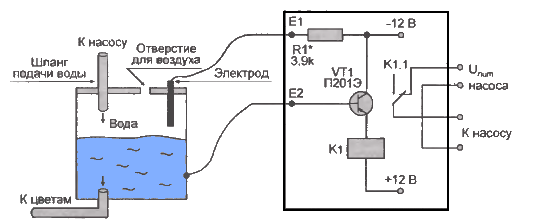

avtopoliv В крышке закрепляется металлический электрод, например, кусок вязальной спицы. К электроду подсоединяется провод, второй провод подключается к самой емкости. Контакты должны быть надежными и защищены от окисления.
Провода подводятся к простейшему транзисторному ключу VT1, который управляет реле К1. Нормально замкнутые контакты К1.1 подают питание на насос. Пока она пустая, цепь базы транзистора разомкнута, он закрыт, и реле обесточено. Уровень постепенно растет, и, когда он достигает электрода, через малое водяное сопротивление замыкается цепь базы VТ1. Транзистор открывается, на реле подается питание, и его разомкнувшиеся контакты отключают насос автополива. Вода из емкости поступает к растениям для автополива, уровень ее снижается. Оголившийся электрод размыкает цепь, и снова включается насос. Таким образом, в емкости постоянно поддерживается заданный уровень для автополива, который регулируется положением верхнего эпектрода.

В устройстве автополива можно применить автомобильное реле, контакты которого рассчитаны на коммутацию рабочего тока насоса.
Транзистор - практически любой, средней мощности, с допустимым током, соответствующим использованному реле. Мне попался старый транзистор П201Э, валяющийся без дела в коробке.
Бак для автополива, в принципе, подойдет и пластмассовый. В этом случае на ее дне или на боковой стенке возле дна закрепляется металлическая пластина, служащая вторым электродом, и соединяется с точкой Е2 на схеме.

А.Кузьмин

Радиомир 2010/12
