Схема детектора жучков.

Сегодня каждый желающий может приобрести на радиорынке миниатюрные микропередатчики - жучки. Незаметно пристроить вам такую "игрушку" - дело техники. А уж какой вред может принести утечка личных секретов - вам виднее. Но на всякий яд имеется противоядие: несложное техническое средство позволяет обнаружить излучение жучка и обезвредить его.

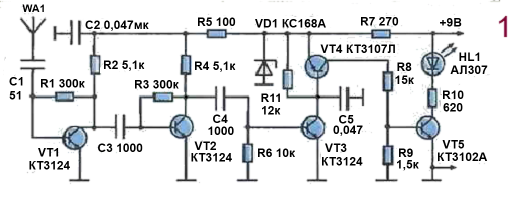

Вариант схемы такого устройства (детектора жучков) показан на рис.1.
antizhuchok1 Разыскиваемый радиосигнал воспринимается антенной WA1 и поступает на широкополосный, без обычного колебательного контура усилитель радиочастоты, собранный на транзисторах VT1, VT2. Усиленный сигнал детектируется каскадом на транзисторе VT3, а выделенная постоянная составляющая усиливается каскадами с транзисторами VT4, VT5. Последний нагружен светоизлучающим диодом HL1 и токоограничивающим резистором R10.
В исходном состоянии, пока радиосигналов нет, транзисторы VT3...VT5 заперты. При появлении сигнала VT3 приоткрывается полуволнами положительной полярности напряжения на резисторе R6; соответственно, приоткрываются транзисторы VT4, VT5, и через светодиод HL1 протекает ток, вызывающий его свечение. Свечение тем ярче, чем ближе антенна детектора к скрытому микропередатчику.

В конструкции можно использовать резисторы МЛТ-0,125, конденсаторы КЛС.
Антенна - штыревая телескопическая, длиной порядка 0,5 м.
Источником питания служит 9-вольтовая батарейка 6F22 ("Крона").
На монтажной плате детектора жучка детали лучше располагать в том порядке, в каком они следуют на принципиальной схеме - это снизит вероятность возникновения паразитных связей между каскадами. Конденсатор C1 на входе "отсекает" низкочастотные излучения, сопровождающие работу бытовых электроприборов.
Пробное включение детектора следует проводить при выключенных радиоприемниках и телевизорах, т.к. при их работе они излучают сигналы, которые могут фиксироваться детектором мешая точному определению местонахождения жучка.
При необходимости восприимчивость детектора к радиосигналам можно ослабить, укорачивая телескопическую антенну. Для увеличения чувствительности можно ввести "противовес", каким явится ваше тело - коснуться пальцем металлической полоски на корпусе, соединенной с общим проводом схемы. Конечно, лучше всего проверять работу детектора совместно с реальным жучком.

При поиске вероятного жучка следует начинать с максимальной чувствительности детектора. Если появится сигнал индикатора, найдите направление на него, перемещаясь в сторону, где яркость индикатора увеличивается. Постепенно складывание антенны позволит сузить пространство поиска, из которого доносится сигнал. Заключительным этапом поиска станет визуальный осмотр "тайника".
antizhuchok2 Однако у светодиода в качестве индикатора весьма велика зона нечувствительности - ток через него может идти, а свечение еще отсутствовать. Более наглядную картину радиополя в детекторе даст стрелочный прибор,который включают, как показано на фрагменте соответственно измененной части схемы ( рис. 2).
Прибором РА1 может служить микроамперметр, применяемый в старых кассетных аудиомагнитофонах для контроля уровня записи.
Малые габариты детектора жучков позволяют, положив его в карман, выяснить в незнакомой вам обстановке, нет ли угрозы конфиденциальности вашего общения.

Ю.Георгиев

ЮТ №3, 1999г.
