Однопереходной транзистор: назначение, устройство, параметры и характеристика.

OPT2

Для управления тиристорами часто используются различные генераторы импульсов. Однопереходной транзистор и был создан для этой цели как простой и надежный элемент для генераторов запускающих импульсов. Еще его называют двубазовым диодом.

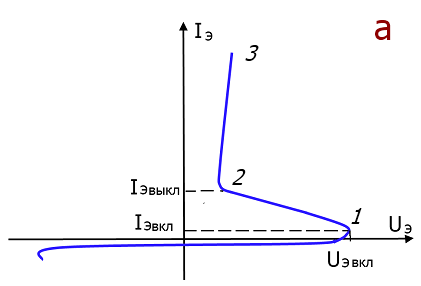

Однопереходной транзистор представляет собой трех - электродный полупроводниковый прибор, имеющий входную воль-амперную характеристику с участком отрицательного сопротивления. На графике (рис.а) это участок 1-2.
OPT gr OPT1 Однопереходные транзисторы изготавлены из кремневого стержня n-типа, на противоположных торцах которого сделаны выводы двух баз Б1 и Б2. На некотором расстоянии от Б1 создают область р-типа с выводом для эмиттера Э. Таким образом в приборе образуется единственный p-n переход между эмиттером и базами.
Участок полупроводника между Б1 и Б2 имеет сопротивление RБ1Б2 в несколько килоом и его вольт-амперная характеристика будет линейной как у обычного резистора (участок 2-3 на графике).
OPT3 Если подавать на выводы баз напряжение такой полярности как на рис.b, а на эмиттер не подавать напряжение (Uэ=0), то переход Э-Б1 будет включен в обратном направлении и вход однопереходного транзистора заперт.
При подаче на эмиттер положительного напряжения (Uэ>0) оно начинает приоткрывать переход. Достигнув некоторого напряжении Uэ=Uэвкл переход открывается в прямом направлении и его сопротивление уменьшается до 5 - 20 Ом. Для отпирания однопереходного транзистора эмиттерный ток должен быть не меньше некоторого значения Iэвкл - током включения.
Отпирающее напряжение Uэвкл определяется по отношению:

Uэвкл ≈ ηUБ1Б2

где η - коэффициент передачи однопереходного транзистора, значение которого можно узнать в справочнике в данных о транзисторе.

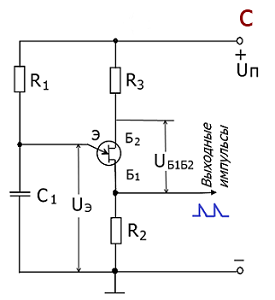

OPT4 Однопереходный транзистор для управления тиристорами работает в схеме релакционного генератора. Рассмотрим на рис.с принцип его действия.

В момент подачи напряжения питания Uп начинает заряжаться конденсатор С через резистор R1 . Напряжение заряда конденсатора подается на эмиттер транзистора. При достижении напряжения на конденсаторе значения Uэвкл транзистор открывается и конденсатор разряжается через эмиттерный переход Э-Б1 и резистор R2 . В течении разряда эмиттерное напряжение и ток начинают уменьшаться. Когда ток разряда конденсатора упадет до Iэвык , транзистор запирается, конденсатор снова начинает заряжаться и цикл повторяется.
На выходе транзистора с резистора R2 импульсы OPT5 положительной полярности подаются на управляющий электрод тринистора.

Такие генераторы с однопереходным транзистором выдают импульсы с частотой повторения до 250кГц.
Заменить отечественный однопереходной транзистор КТ117 можно двумя транзисторами по схеме на рис.d .
